Усилители мощности моно — Connected-Fidelity ZL-120FX2

Описание, изображения, технические характеристики и спецификации

Connected-Fidelity ZL-120FX2
Источник изображения - (c) Connected-Fidelity

ZL-120FX2 - транзисторный моноблочный усилитель мощности из серии Reference японской Concert Fidelity. Компанию основал в 1987 году Масатака Цуда, он по-прежнему единственный ее конструктор, а производство ведется в собственной мастерской в Нагано. Модель происходит от ZL-120 и более позднего ZL-120FX, а в нынешнем каталоге стоит рядом с моноблоком ZL-200FX2 и стереоусилителем ZF-100FX. Цену фирма не публикует, а рекомендованная цена пары предшественника ZL-120FX составляла 30 000 USD.

Ключевые характеристики

Каждый блок отдает 180 Вт на 8 Ом. Вход только RCA - с импедансом 47 кОм и чувствительностью 2 В до номинала, коэффициент усиления по напряжению 20 дБ. Concert Fidelity указывает АЧХ 0,5 Гц-30 кГц без отклонений и 0,5 Гц-100 кГц по уровню -0,8 дБ, оба замера при 0,125 Вт. Потребление в работе - 140 Вт от сети 120 В. Габариты каждого корпуса 450 x 150 x 360 мм, масса около 20 кг. Аппараты выпускаются под напряжение 100, 110-120, 220-230 или 240 В, сетевой трансформатор наматывается под страну продажи, и за ее пределами гарантия не действует.

Конструкция и применение

Цуда стремился к максимально простой схеме с минимумом деталей, поэтому в каждом канале всего две пары выходных MOSFET, включенных по мостовой схеме BTL и работающих без общей отрицательной обратной связи. В ревизии FX входной и драйверный каскады получили преобразователи DC-DC японского производства. В отличие от линейных стабилизаторов, они гальванически развязывают каскады между собой, и с этим производитель связывает более низкий уровень шума. Драйверную плату обновили до версии LF-4 V2.0FX, одновременно переработав разводку земли. Блок питания позаимствован у старшего ZL-200, так что аппарат способен отдать заметно больший ток по требованию, и одним из результатов Concert Fidelity называет способность раскачивать менее чувствительную акустику.

С чем сочетать

Балансных входов нет, значит, предусилитель должен иметь несимметричный выход RCA и достаточное выходное напряжение, чтобы довести моноблоки до полной мощности. Фирменный партнер - гибридный линейный каскад CF-080LSX4 с четырьмя входами RCA, один из которых переключается на XLR, входным сопротивлением 100 кОм и усилением 6 или 12 дБ на двух лампах 12AU7 в каскодном включении.

Альтернативы

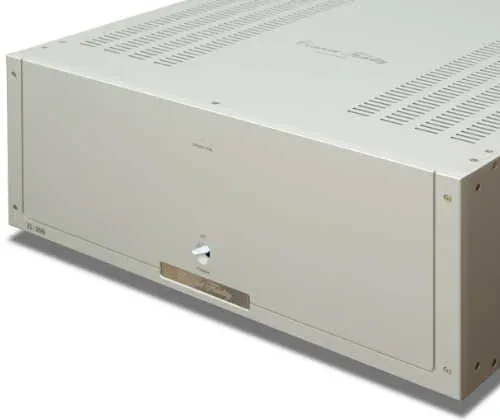

Concert Fidelity ZL-200FX2 - второй моноблок марки, рассчитанный на ту же мощность, но с четырьмя парами выходных MOSFET.

Характеристики

  • Название модели

    ZL-120FX2

  • Чувствительность входа (mV)

    N/A

  • Входное сопротивление (балансное) (Ω)

    N/A

  • Входное сопротивление (небалансное) (Ω)

    47 000

  • Выходное сопротивление (балансное) (Ω)

    N/A

  • Выходное сопротивление (небалансное) (Ω)

    N/A

  • Максимальный ток (A)

    N/A

  • Выходная мощность (8Ω) (W)

    180

  • Выходная мощность (4Ω) (W)

    N/A

  • Усиление (dBu)

    20

  • Нижняя граница частотного диапазона +/- 3дБ (Hz)

    0.5

  • Верхняя граница частотного диапазона +/- 3дБ (Hz)

    100 000

  • Отношение сигнал/шум (dB)

    N/A

  • Коэффициент гармонических искажений + шум (0% обратной связи) (%)

    N/A

  • Коэффициент гармонических искажений + шум (100% обратной связи) (%)

    N/A

  • Максимальное энергопотребление (W)

    140

  • Коэффициент демпфирования

    N/A

  • Габариты (mm)

    450 X 150 X 360

  • Вес (kg)

    20

  • Официальная ссылка
