Platines vinyle — Wilson Benesch GMT One

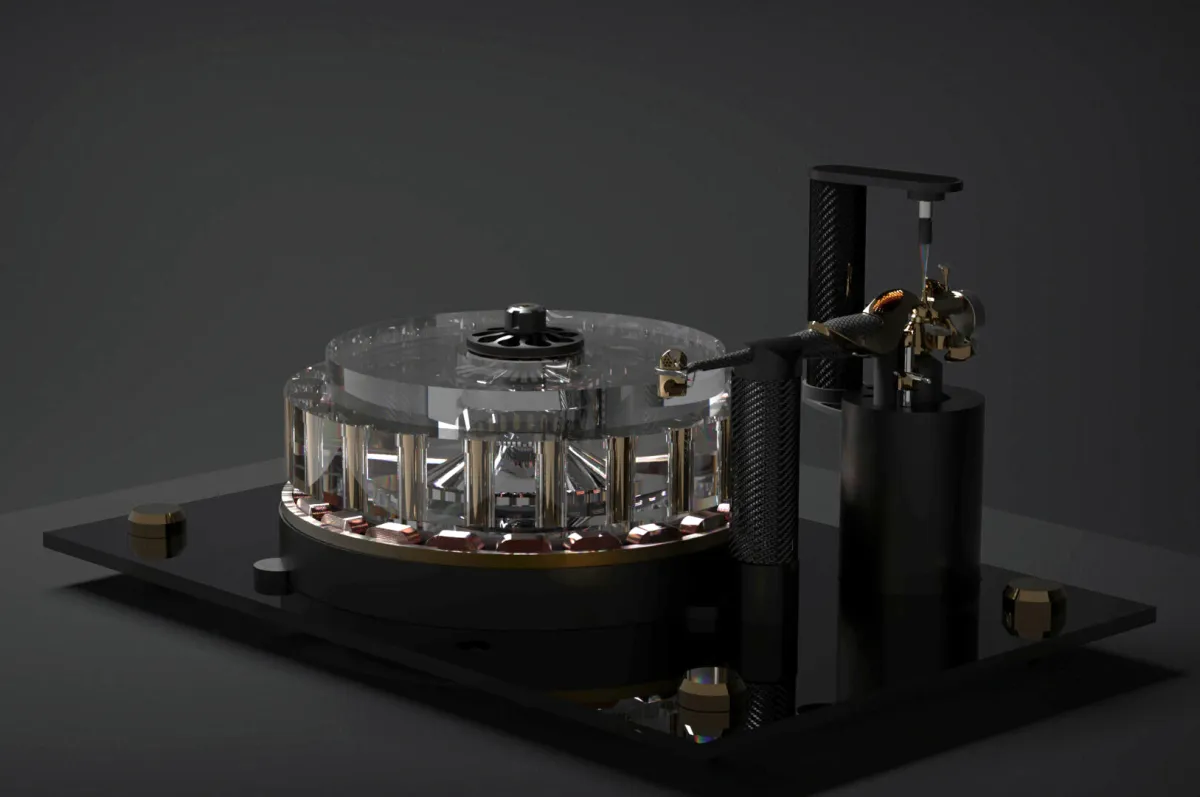

Le système GMT One est une installation complète de platine tournante de Wilson Benesch à Sheffield, annoncée en mai 2019 pour marquer le 30e anniversaire de l'entreprise, et un prototype a été exposé au HIGH END de Munich 2019. Il est issu du projet Mondrian, un développement collaboratif qui a duré plus de 20 ans et a reçu un financement de subvention au Royaume-Uni et en Europe. Le package combine moteur, électronique de commande, bras de lecture, cellule, transformateur d'élévation, isolation et un rack dédié, avec un poids total du système de 369,5 kg.

Caractéristiques clés qui comptent

Le moteur OMEGA Drive est une unité synchrone triphasée de 381 mm de diamètre avec 21 pôles sans noyau et sans fente, et à lui seul, il pèse 14 kg. Les vitesses sont de 33,3, 45 et 78 tr/min, réglables par incréments de 0,01 tr/min. Le couple moyen temporel est de 0,718 N.m à 1,2 A RMS à 33,3 tr/min, l'ondulation de couple RMS est de 0,001342 N.m, et le wow et le flutter sont indiqués comme non mesurables. Le bras GRAVITON Ti a une longueur effective de 304,8 mm, une distance de montage de 291,6 mm, un angle de décalage de 18 degrés, un surplomb de 13,2 mm et une masse effective de 14 g.

Contexte d'ingénierie et d'utilisation

Wilson Benesch appelle l'OMEGA Drive le premier entraînement de platine tournante à entraînement magnétique de précision orienté axialement, un agencement breveté qui n'utilise ni courroie ni galet. L'électronique ALPHA Drive alimente trois ondes sinusoïdales à travers trois amplificateurs linéaires de classe A vers les pôles, avec un timing pris d'un cristal de quartz de 11,2896 MHz. Le bras en une seule pièce est moulé en fibre de carbone dans une hélice quadruple avec une matrice d'époxygraphène et une section sandwich en Rohacell, et se déforme de 0,003 mm sous une contrainte maximale de 8,5 MPa. Il tourne sur un palier cinématique à trois points et est câblé en interne avec de l'argent et du Téflon. Un actionneur piézoélectrique linéaire règle le VTA avec une précision répétable de 1 nanomètre. La cellule TESSELLATE Ti a un corps en titane avec un treillis interne et un choix de cantilever en bore, saphir ou diamant. Le système d'isolation LeVeL soulève le plateau sur quatre vérins pneumatiques contrôlés par microprocesseur avec une fréquence de résonance de 1,7 Hz, alimentés par un compresseur médical sans huile.

Appairage

Un transformateur d'élévation STAGE One, monté au-dessus sur le bras, augmente la sortie de la cellule à bobine mobile avant qu'elle n'atteigne le préampli phono, donc le reste de la chaîne nécessite une entrée adaptée à ce niveau élevé. Le rack R1 abrite les deux unités de commande. La vitesse, le VTA et d'autres fonctions sont contrôlées via l'application WB GMT Control sur un appareil intelligent via un routeur wifi préconfiguré qui ne se connecte pas à Internet.

Alternatives

Le système Wilson Benesch Prime Meridian est un autre système de platine tournante dans la gamme actuelle de l'entreprise.
